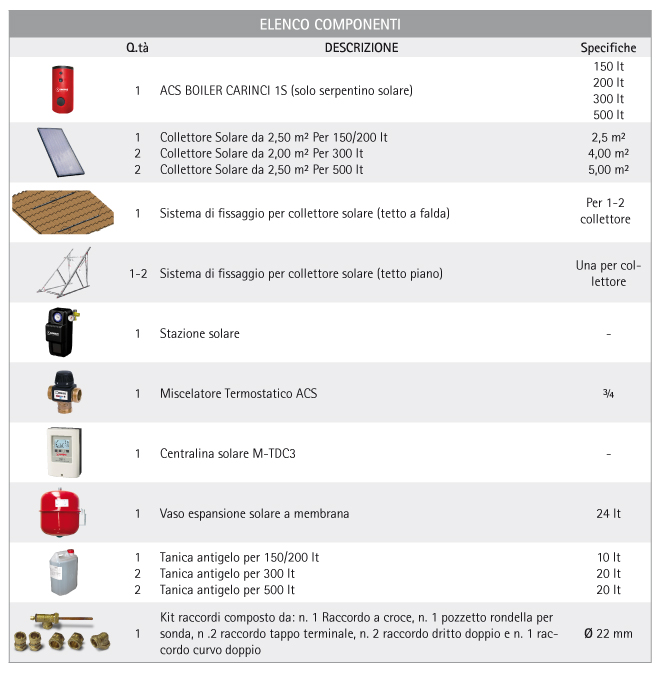

Kit ACS Boiler 1S

Schema d’installazione Kit ACS Boiler 1S

Schema tipo di installazione CARINCI KIT ACS BOILER 150-1P

Kit Total Boiler 300-2P

Schema d’installazione Kit Total Boiler 300-2P

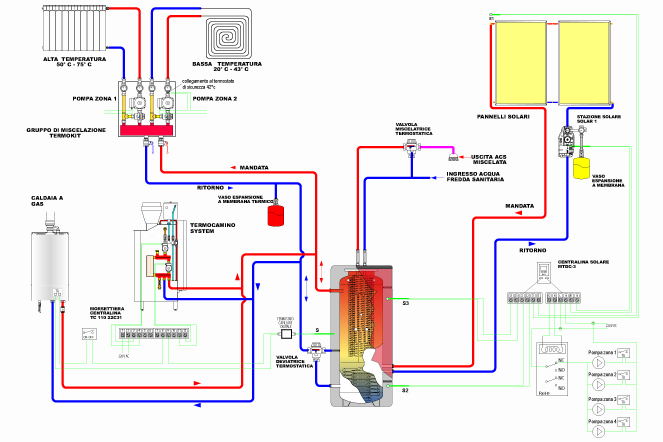

Schema tipo di installazione CARINCI KIT TOTALBOILER 300-2P abbinato alla caldaia CARINCI SYSTEM con kit di miscelazione CARINCI MIXER 2BT-1AT

Energy Solar

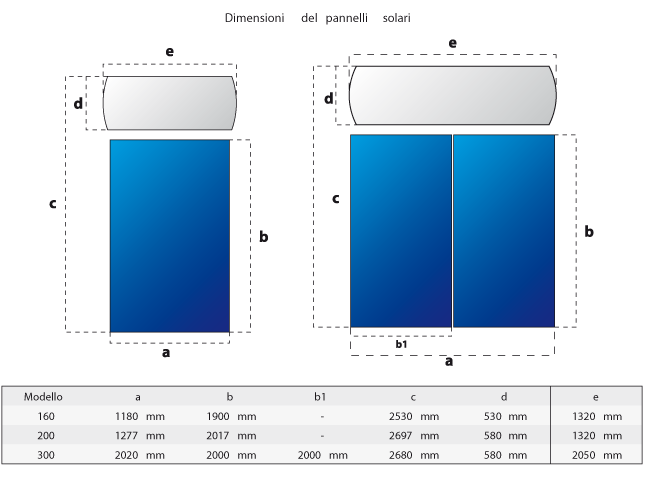

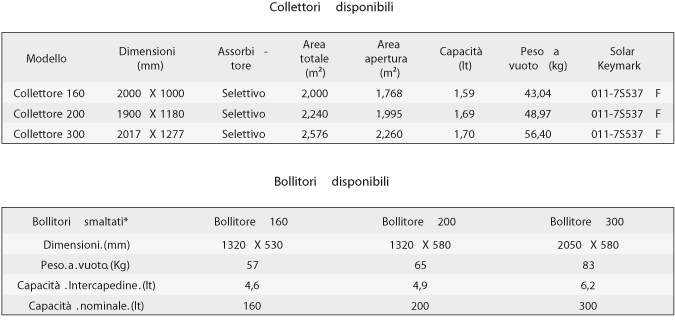

Caratteristiche tecniche del collettori selettivi al TITANIO

• Telaio in alluminio verniciato blu con verniciatura del tipo “seaside class”.
• Assorbitore in foglio intero di alluminio (0,4 mm) e tubi di rame saldati a laser. Tubo collettore Ø 22 mm.
• Superficie captante blu al titanio altamente selettiva (α = 0,95 +/-0,02, ε = 0,05 +/-0,02).
• Coibentazione posteriore in lana di roccia ad altissima densità (35 mm – Densità 150 Kg/m³).
• Coibentazione laterale in lana di vetro ( 20 mm).
• Copertura trasparente realizzata in vetro temperato altamente resistente dotato di una trasmissività τ ≥0,91.
• Sigillanti: Silicone e EPDM.
• Staffa di sostegno in acciaio zincato bivalente adatta per il stetto piano e tetteo a falda

Caratteristiche tecniche dei bollitori in VETROCERAMICA

• Accumulo: in acciaio nero con trattamento interno in vetroceramica a doppia smaltatura e cottura a 860 gradi
secondo DIN 4753 Parte 3.
• Parte esterna dell’accumulo trattata in vetroceramica a singola smaltatura e cottura a 860 gradi sempre secondo
DIN 4753 Parte 3.
• Intercapedine : in acciaio nero a basso contenuto di carbonio,spessore 1,50 mm. Progettata in modo che il fluido
termovettore venga a contatto con la parte più fredda dell’acqua dell’accumulo.
• Ingressi del bollitore sono in ottone per impedire i processi elettrolisi.
• (Uscite primario M ¾”. Uscite secondario e valvola di sicurezza M ½”.)
• Vaso di espansione interno di serie
• Involucro esterno in alluminio preverniciato grigio metallizzato del tipo “Seaside class”.
• Coperchi laterali: in acciaio preverniciato blu metallizzato del tipo “Seaside class”, Sono applicati ad incastro
interno, senza viti o rivetti, cosa che contribuisce molto all’estetica e ci permette di iniettare il poliuretano espanso
con la pressione e la densità desiderata, senza rischi di espulsione delle viti o dei rivetti.
• Isolamento integrale in P.U. espanso di densità 40 Kg/m³ e spessore 50 mm.
• Resistenza e termostato a corredo.
• Protezione catodica tramite anodo al magnesio.

ACS boiler

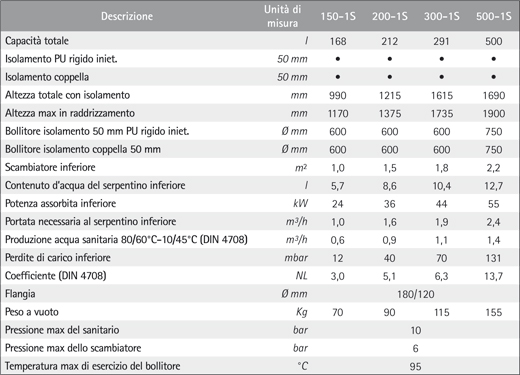

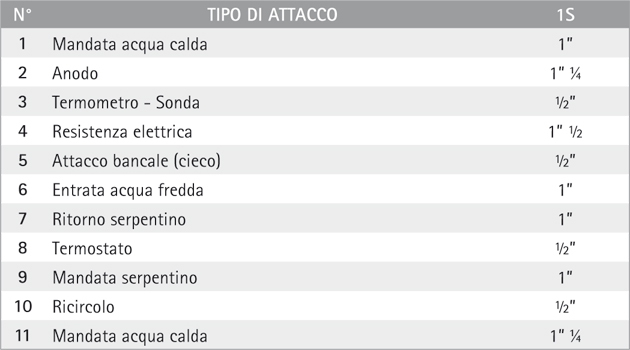

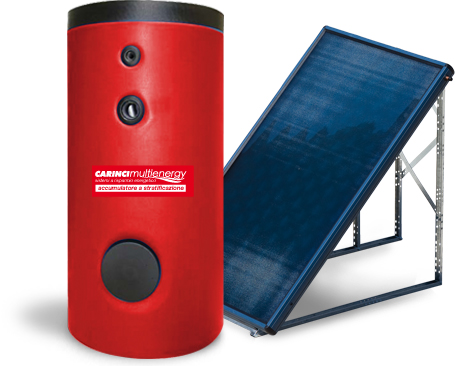

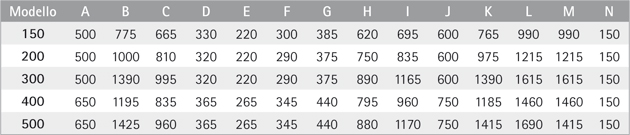

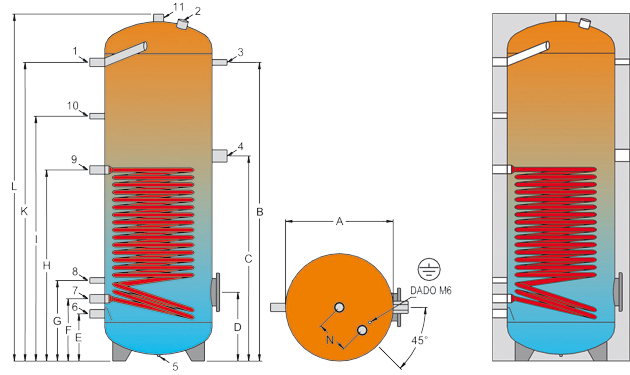

Accumulatore CARINCI ACS BOILER 1S

L’innovativo accumulatore CARINCI è un bollitore di alta qualità ideale per tutti gli impianti misti: solare e caldaia per produzione di acqua sanitaria. L’ACS boiler è un accumulatore ad elevate prestazioni con scambiatore ellittico in acciaio al carbonio di ampia superficie, completo di protezione anodica e trattamento interno secondo normative DIN 4753-3 e UNI 10025.
Ottimo anche per impianti con caldaia o solare.

Totalboiler

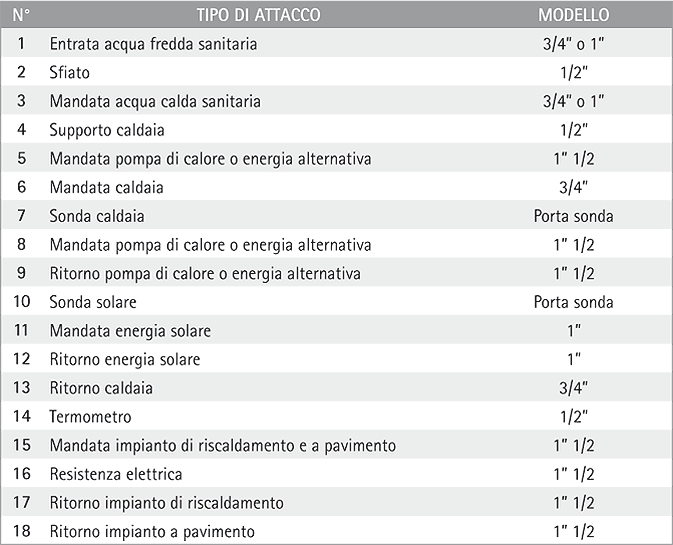

Accumulatore CARINCI TOTALBOILER 300 lt e 500 lt

Bollitore

• Per acqua da riscaldamento
• Pressione max: 3 bar / (XXL 2,5 bar)
• Temperatura max: 110 °C
• Scambiatore solare dimensionato per 20-25 m² di collettori
• Colonne di stratificazione solare
• Ritorno del riscaldamento fino ad un massimo di circa 2 m³/h
• Mandata del riscaldamento fino ad un massimo di circa 2 m³/H
• Coibentazione in tre pezzi, spessore 50 mm, chiusura a ganci, superficie esperna in polistirolo, colore rosso
(RAL 3002), coibentazioni rotonde per sotto e sopra l’accumulatore (50 mm)

• Serpentino in rame per produzione dell’acqua calda sanitaria
• Piastre saldate per le sonde

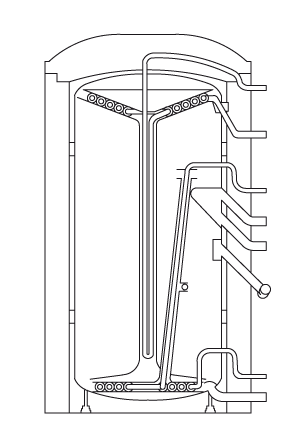

Superboiler

Grazie al suo sistema brevettato, il SUPERBOILER garantisce uno sfruttamento solare più rapido e completo senza ulteriore uso di pompe e regolatori per la produzione di acqua. Con perdite di calore molto limitate si possono risparmiare notevoli quantità di CO2, energia e
quindi denaro per l’intera vita del sistema.

Campi d’impiego
• Case uni o plurifamiliari
• Massimo risparmio di energia per l’acqua calda e il riscaldamento
• Facile integrazione in tutti i sistemi di riscaldamento (radiatori o riscaldamento a parete o
pavimento)• Uso ottimale per l’abbinamento con caldaie a pellet o a
combustibile solido
• Abbinabile a caldaie a gas o gasolio

I vostri vantaggi in breve
• Fino al 40 % di risparmio del fabbisogno energetico annuale
• ll sistema a stratificazione consente una rapida disponibilità del calore solare, non richiede
frequenti riavvii della caldaia e fa risparmiare tantissima energia
• Igiene ottimale dell’acqua tramite il sistema a scambio rapido
• Sistema di isolamento ad alta prestazione per immagazzinare il calore per diversi giorni

Novità
• La linea Comfort-Pro si adatta perfettamente alla maggior parte delle pompe di calore
• Dispersioni di calore ancora più ridotte grazie ad un migliore isolamento

SOLE, GIORNO E NOTTE

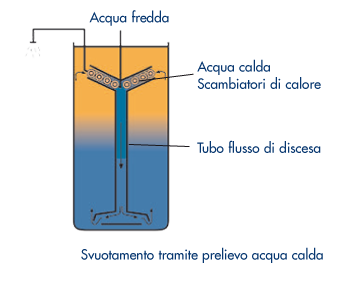

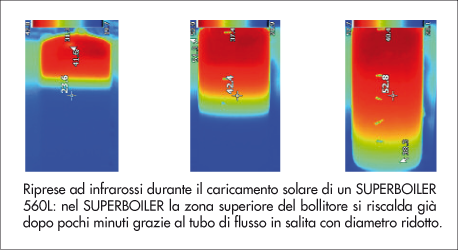

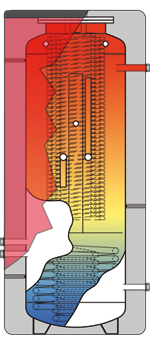

Tecnologia speciale a stratificazione
I bollitori combinati si distingono per uno speciale sistema di stratificazione. Grazie a una particolare circolazione dell’acqua calda si può riscaldare circa 2 a 3 volte più acqua rispetto a sistemi paragonabili senza sistema a stratificazione brevettato. Vantaggio: la caldaia non deve accendersi così spesso e si risparmia più energia.

Produzione igienica dell’acqua calda

Nei bollitori d’acqua calda convenzionali possono presentarsi problemi igienici a causa della maggiore permanenza dell’acqua a temperature medie (formazione di legionella). Con la serie SUPERBOILER il volume negli scambiatori di calore è compreso tra 3 e 15 litri. L’acqua calda viene riscaldata molto rapidamente con uno scambio rapido e pertanto è igienicamente perfetta.
